主要特征

·300A 觸點切換能力，小巧的體積 ；

·具有一組橋式常開觸點 ，可帶輔助，觸點回路

有“ +”、“ -”極性；

·極低的線圈功耗， 線圈保持功耗最大為 4W；

·應用范圍：電信通設備、太陽能系統，工程機械瓶車動

汽車、充電樁火船舶不間斷源等控系統；

·產品 符合 ROHS

性能參數

型號 DH300

觸點形式 1H(SPST-NO)

觸點額定負載電流(阻性負載) 300A（DC-1）

最大切斷電流 2500A(320VDC) 1 次

接觸壓降 ≤80mV@300A

切換電壓 12～900V DC

標準吸合時間 Max. 40ms.

觸點彈跳時間 Max. 5ms.

釋放時間 Max. 10ms.

振動（正弦波、峰值） (10～500)HZ，≤5g

沖擊（11ms，1/2 正弦波、峰值、吸合） ≤20g

工作環境溫度 -40℃~+85℃

相對濕度 20%~90% RH

絕緣電阻 Min. 100MΩ @ 500VDC

  2200VAC 50 Hz/60 Hz (1 minute)

  1000VAC 50Hz/60Hz (1 minute)（輔助觸點間） 漏電流＜1mA

介質耐壓（相互絕緣的導電部份）

電氣壽命 見阻性負載壽命圖

機械壽命 300000 次

輔助觸點形式 1NO

輔助觸點負載額定值 2A/24V

輔助觸點最小負載 100mA/8V

產品安裝方式 任意

污染等級 Ⅲ

工作制式 連續工作制

產品重量 0.65kg

線圈參數

型號 線圈電壓 線圈工作電壓 吸合電壓 釋放電壓 啟動功率 保持功率

  (V) （V） （V） （V） （W） （W）

DH300 9～36 9～36 8～9 5.5～7 40～50 3～4

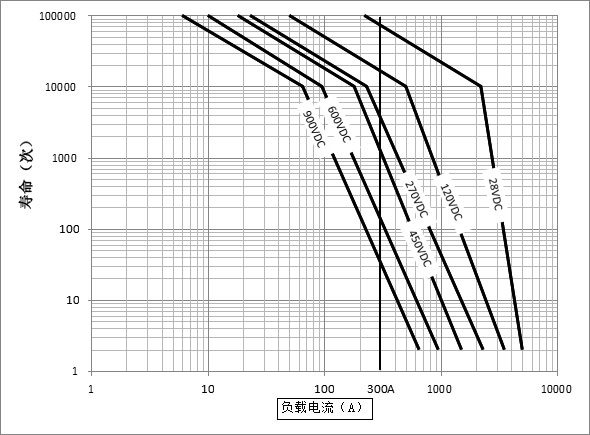

不同電壓下的阻性負載壽命

注：

1、 產品額定電壽命次數基于阻性負載測試，其負載的最大電感不超過 300μH；有感性負載需咨詢工廠。

2、 上圖根據測試及推斷數據的估算繪制，建議用戶根據實際使用線路中進行測試確認。

3、 當產品的介質耐壓、絕緣電阻小于產品參數表中參數時，產品定義為壽命終結。

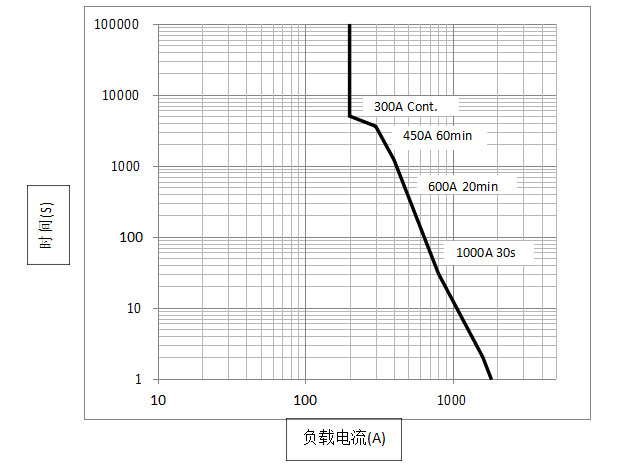

耐受能力曲線

注：

1、以上數據在環境溫度為 85℃，導線截面積≥100mm2條件下測得。數據僅作參考，請勿直接用于選擇熔斷器。

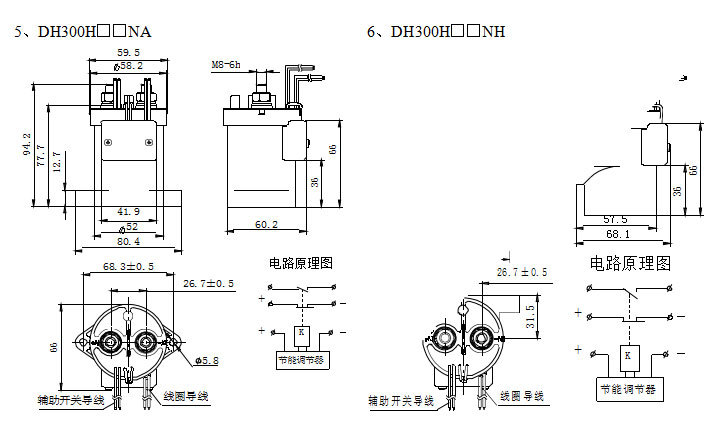

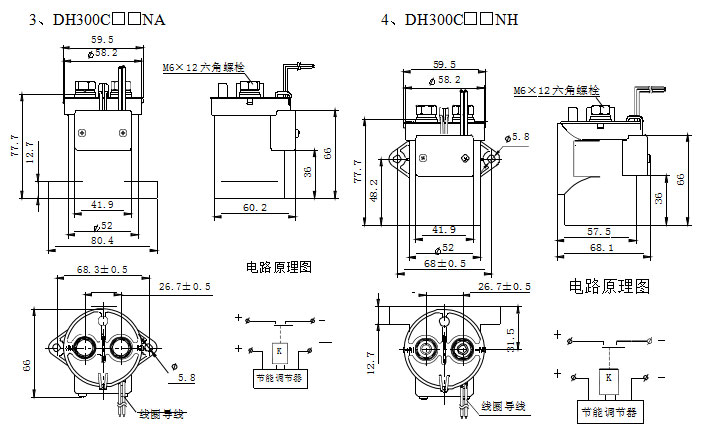

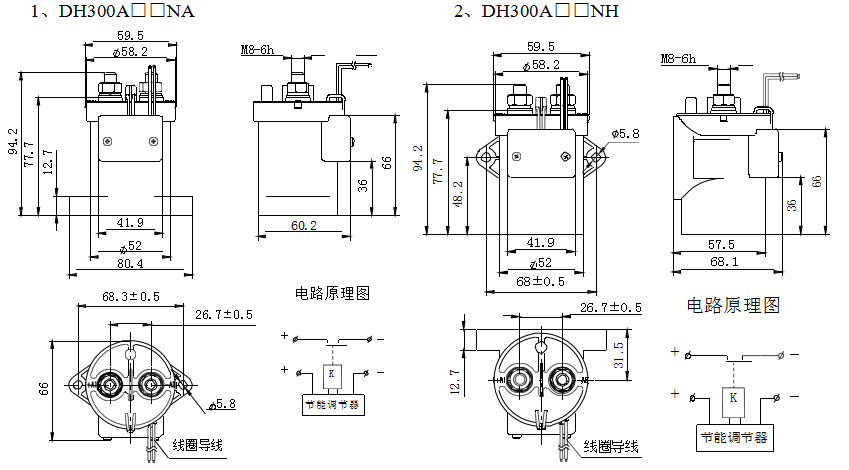

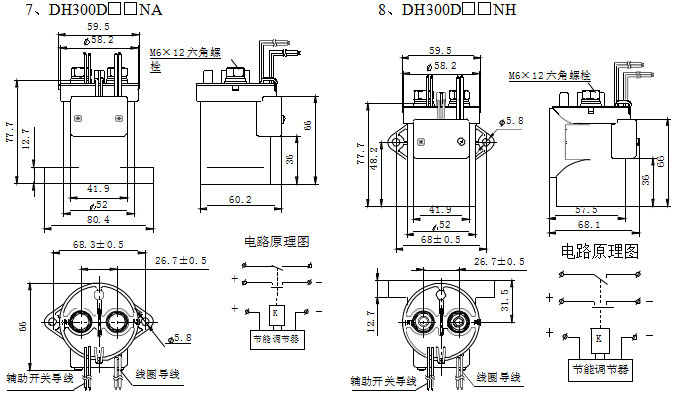

外形安裝尺寸及電路原理圖

尺寸 未注尺寸公差

Dimension（mm） Tolerance grade not noted（mm）

0～30 ±0.3

30～60 ±0.5

60～100 ±1

大于 100 ±2

注： 1、產品帶與不帶輔助開關的外形安裝尺寸一致；

2、產品線圈及主觸頭均有極性；產品線圈引出線紅色導線接“+”，黑色導線接“-”；產品主觸頭按接線柱旁邊標示“+”的連接負載“+”端， 接線柱旁邊的標示“-”的連接負載“-”端。

附件

DH300 系列產品帶插頭產品型號：DH300□□□M□□，附加代號表插頭類型。

附加代號：M4 插座型號：SM-2Y-HW 端子型號:SMA-HW 插座尺寸圖：

適配插頭型號：SM-2A-HW 適配端子型號：SMY-HW 連接器兩插針孔與線圈引出線的對應關系： 1：線圈引出線“+”端，紅色導線；

2：線圈引出線“-”端，黑色導線

注意事項

1、凡安裝接觸器時均要使用墊圈以防螺絲松動。 擰緊螺絲的扭力范圍見以下規定，超出扭力最大值可導致產品破裂。 觸頭的力距（M8螺帽）：8～10N.m

安裝處的扭力：1.7～3.5N.m 2、本接觸器的線圈是有極性的，因此連接線圈時應按產品上的標示操作；觸頭也是有極性 的，連接觸頭時也應按產品上的標示操作。 帶節能板的品種裝有一個反向浪涌吸收電路，因此不必再使用浪涌保護器，我們建議不帶節能板 的品種安裝壓敏電阻作為浪涌保護器，應避免采用二極管，因?yàn)檫@會降低產品的切斷能力。 3、不要使用跌落過的產品。

4、避免把產品安裝在強磁場的地方（靠近變壓器或磁鐵處），或靠近有熱輻射的物體。

5、電壽命 本接觸器為高壓直流開關，在其最終的擊穿模式中，它可能會失去應有的切斷功能，因此不要在 超過它的切換能力和壽命參數的狀態下使用（請將該接觸器當作一個有規定壽命的產品來對待， 必要時要作替換）。接觸器一旦失去斷開切斷能力，則有可能會引起其周圍零件燃燒，所以要設計 好線路圖，確保電源可在1秒鐘被切斷。

6、內部氣的擴散壽命 本接觸器采用密封倉觸點，倉內充有氣體，氣體的擴散壽命由觸點倉內的溫度（即環境溫度+觸點 通電產生的溫升）所決定，因此應確保環境溫度為-40℃至+85℃。 7、如果接觸器的線圈和觸頭連續通以額定電壓（或電流），電源被切斷后又馬上接通，此時由于 線圈的溫度增加，線圈的電阻增大，從而使得產品的吸合電壓升高，有可能導致超出額定吸合電 壓，在這種情況下，應采用以下措施：如降低負載電流，限制持續通電時間或采用比額定吸合電 壓高的線圈電壓。

8、阻性負載時，額定值中的主觸點額定參數適用，如果采用感性負載（L 負載）同時L/R＞1 毫 秒時，應為該感性負載并聯一個浪涌電流保護裝置。 9、產品線圈的驅動電路功率必須大于產品線圈功率，否則會降低產品的切斷能力。

10、要小心不要讓雜物和油污沾到主引出端上，且外接線端子應與產品的主引出端可靠接觸，否 則有可能會造成引出端發熱很厲害。同時與產品相連接的引線必須達到應有的導電能力，防止發 生過熱，影響壽命（連接主觸頭導線截面積100mm2以上）。

11、產品接通后，約0.1 秒鐘后，線圈開始自動切換，操作頻率不得超過每分鐘6次，否則可能導 致接觸器損壞。
