主要特征

?20A 觸點切換能力，小巧的體積；

?具有一組常開觸點，觸點回路有“+”、“-”極性；

?應用范圍：新能源汽車預充；

?產品符合 ROHS

性能參數

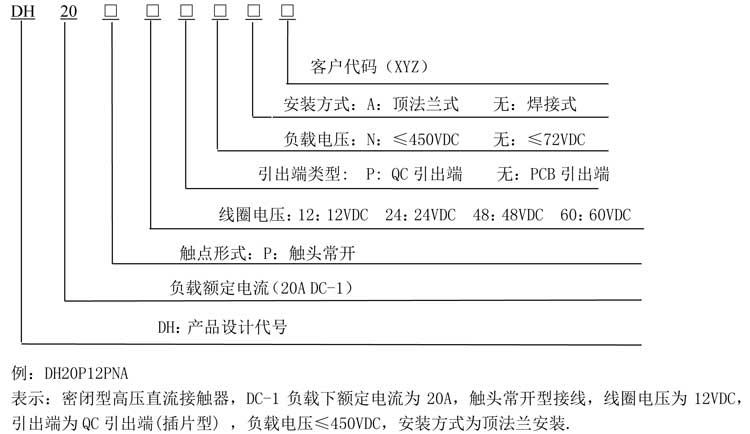

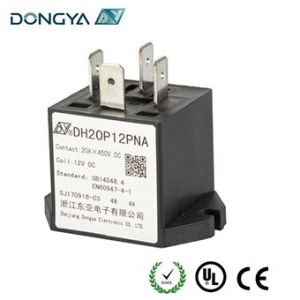

型號 DH20

觸點形式 1H(SPST-NO)

觸點額定負載電流(阻性負載) 20A（DC-1）

　 450V 型 60V 型

最大切換電壓 450V DC 72 V DC

最大切斷電流 35A(450VDC，1 次以上) 30A(72VDC，1 次以上)

最大切換功率 9kW 1.44kW

電氣壽命（阻性負載） 切換：1×104 次（450VDC，20A） 切換：1×105 次（72VDC，20A）

切換：5×104 次（450VDC，10A） 　

接通：1×105 次（450VDC，20A） 　

接觸電阻 ≤10mΩ（20A）

動作時間（額定電壓下） Max. 30ms.

釋放時間（額定電壓下） Max. 10ms.

振動（正弦波、10～500HZ、峰值） (10～500)HZ， ≤5g

沖擊 穩定性 ≤20g

強度 ≤50g

工作環境溫度 -40℃~+85℃

存儲環境溫度 -40℃~+65℃

相對濕度 20%~90% RH

絕緣電阻 Min. 1000MΩ @ 500VDC

介質耐壓 觸點與線圈間 3000VAC 50 Hz/60 Hz (1 minute)

斷開觸點間 2000VAC 50 Hz/60 Hz (1 minute)

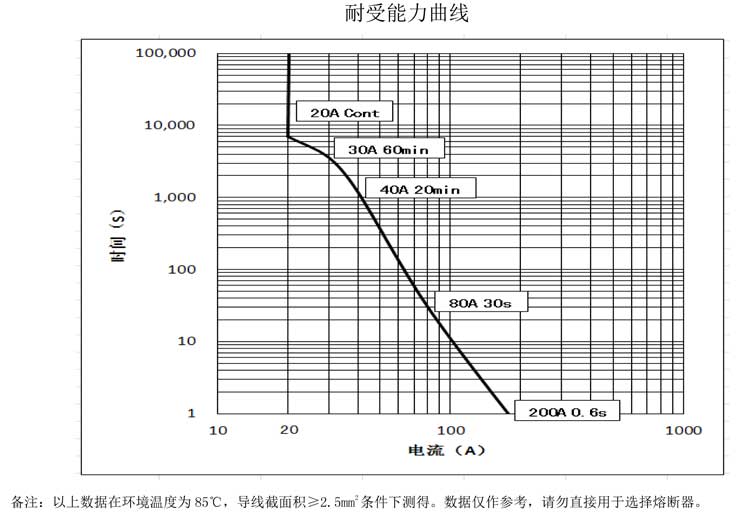

載流能力 20A：持續

30A：1h

40A：20min

80A：30s

120A：10s

200A：0.6s

機械壽命 300000 次

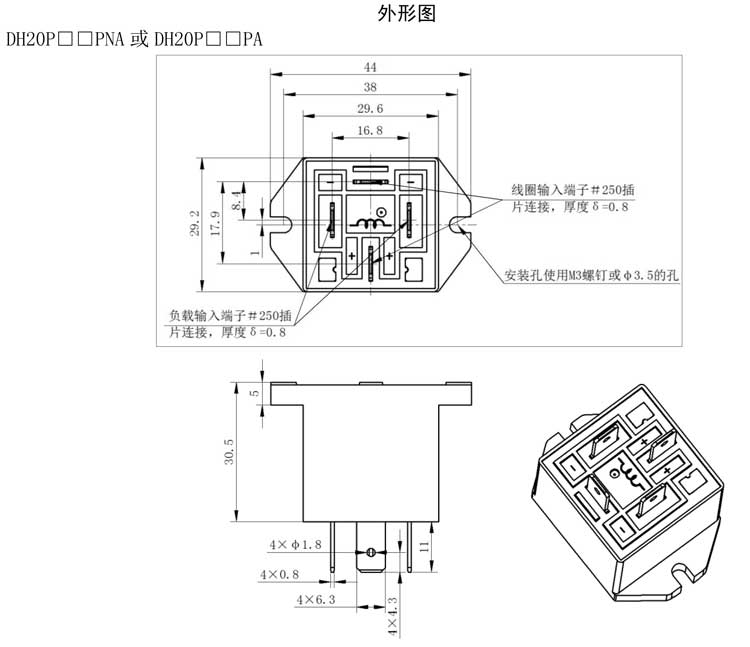

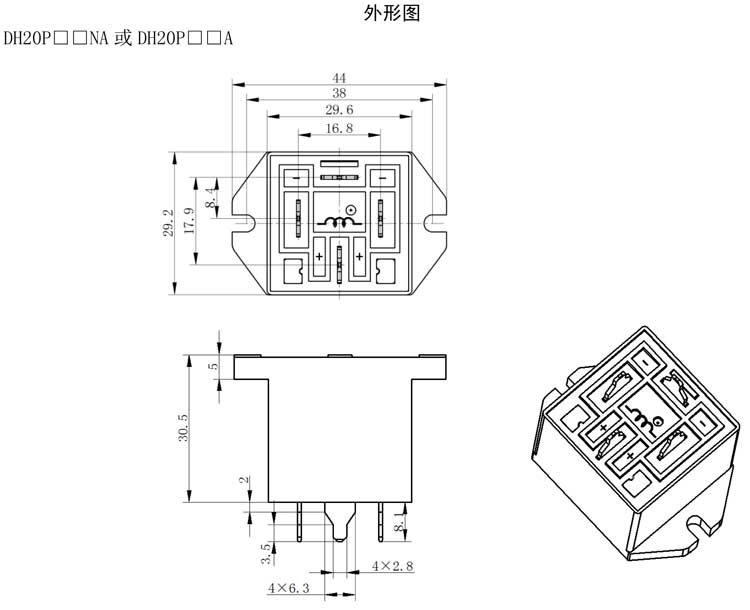

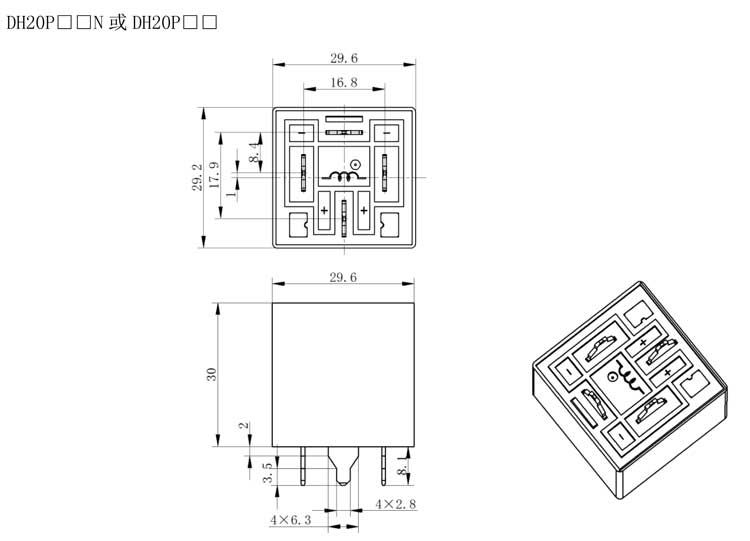

產品安裝方式 任意

工作制式 額定電流下連續工作制

產品重量 約 50g

線圈參數

型號 線圈電壓(V) 線圈工作電壓（V） 吸合電壓（V） 釋放電壓（V） 保持電流（A） 線圈功率（W）

DH20 12 0.85US～1.1US ≤9 ≥1 ≤0.3 2.5～3.5W

24 ≤18 ≥2 ≤0.15

48 ≤36 ≥4 ≤0.1

60 ≤45 ≥5 ≤0.06
