ZLJM-C磁保持系列
您當前的位置是：首頁>>產品中心>>東亞電子>>直流接觸器>>ZLJM-C磁保持系列
直流接觸器ZLJM-500CA3
產品類型：ZLJM-C磁保持系列
發布時間：2021-08-13
聯系電話： 13642340304
聯系地址： 深圳市寶安區寶樹科技工業園4棟1F
產品類型：ZLJM-C磁保持系列
發布時間：2021-08-13
聯系電話： 13642340304
聯系地址： 深圳市寶安區寶樹科技工業園4棟1F
- 產品簡介
型號: ZLJM-500C/ □.A3;
觸點形式: 雙穩態磁保持;
觸點負載 (阻性負載): 500A×60VDC （DC-1）;
接觸壓降: Max.80mV @500A;
絕緣電阻: Min. 100MΩ at 500VDC;
介質耐壓（相互絕緣的導電部份）: 1000VAC 50 Hz/60 Hz (1 minute)
接觸器參數
型號
ZLJM-500C/ □.A3
觸點形式
雙穩態磁保持
觸點負載 (阻性負載)
500A×60VDC （DC-1）
接觸壓降
Max.80mV @500A
絕緣電阻
Min. 100MΩ at 500VDC
介質耐壓（相互絕緣的導電部份）
1000VAC 50 Hz/60 Hz (1 minute)
吸合時間
最大. 30mSec.
釋放時間
最大. 30mSec.
主觸點最大彈跳時間
3mS
脈沖寬度
0.5S~1S
主觸點最大通斷能力
通斷1次4倍額定電流，時間5mS
安裝方式
任意
工作制式
連續工作制

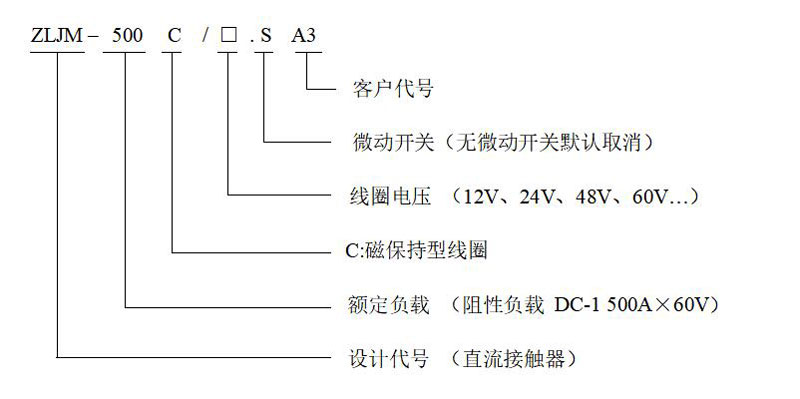

例：ZLJM-500C/48.S A3；表示：磁保持直流接觸器，DC-1負載下額定電流為500A,線圈電壓DC48V ，帶輔助回路微動開關。
注：1. 產品線圈采取正、負脈沖激勵，激勵時間500ms≤t≤1s。線圈不能持續長期通電，操作頻率不得超過每分鐘6次，并且脈沖應是方波。正脈沖（“+”接電源正，“-”接電源負）使觸點閉合，負脈沖（“+”接電源負，“-”接電源正）使觸點斷開。線圈去激勵后，接觸器觸點狀態由產品內的永磁性磁鋼保持。
