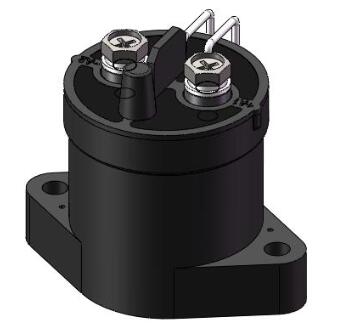

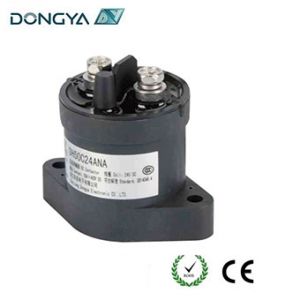

DH50直流高壓接觸器
產品類型：DH50系列
發布時間：2021-08-13
聯系電話： 13642340304
聯系地址： 深圳市寶安區寶樹科技工業園4棟1F
產品類型：DH50系列
發布時間：2021-08-13
聯系電話： 13642340304
聯系地址： 深圳市寶安區寶樹科技工業園4棟1F
- 產品簡介
主要特征
·50A觸點切換能力，小巧的體積；
·具有一組橋式常開觸點，觸點回路有“+”、“-”極性；
·應用范圍：電信通信設備、太陽能系統，工程機械、電瓶車、電動汽車、充電樁、火車、船舶、不間斷電源等電控系統；
·安全認證：CCC UL CE
·符合ROHS環保標準
性能參數

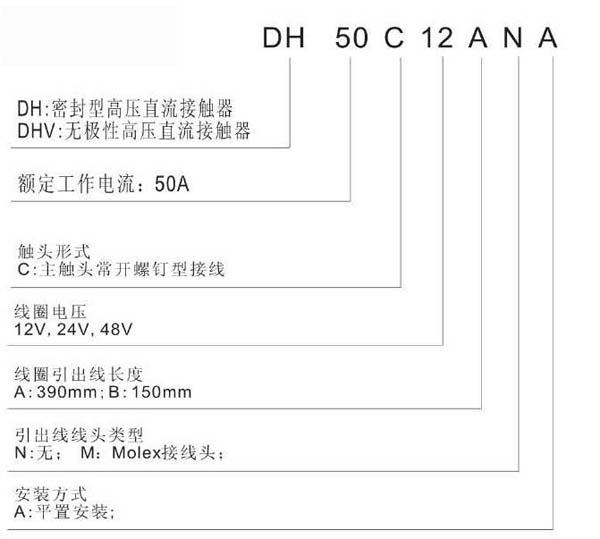

型號 DH50C
觸點形式 1H(SPST-NO)
觸點額定負載電流(阻性負載) 50A（DC-1）
最大切斷電流 250A(320VDC) 1次
接觸壓降 ≤80mV@100A
切換電壓 12～900V DC
標準吸合時間 Max. 30ms.
觸點彈跳時間 Max. 5ms.
釋放時間 Max. 10ms.
振動（正弦波、80～2000HZ、峰值） (80～2000)HZ，≤20g
沖擊（11ms，1/2 正弦波、峰值、吸合） ≤20g
工作環境溫度 -40℃~+85℃
相對濕度 20%~90% RH
絕緣電阻 Min. 100MΩ @ 500VDC
介質耐壓（相互絕緣的導電部份） 2200VAC 50Hz/60 Hz (1 minute)

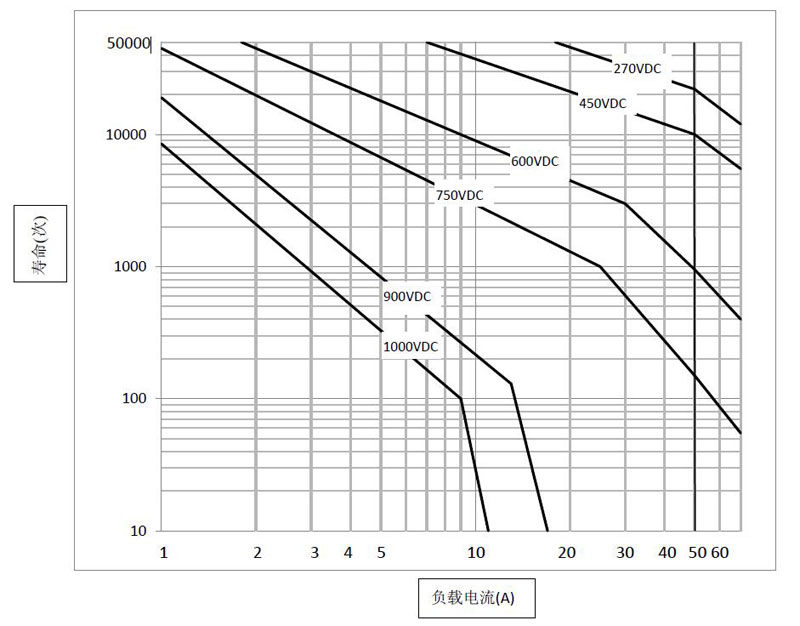

電氣壽命 見阻性負載壽命圖
機械壽命 300000 次
污染等級 Ⅲ
工作制式 連續工作制
▇ 線圈參數
型號 線圈電壓(V) 線圈工作電壓（V） 吸合電壓（V） 釋放電壓（V） 保持電流（A） 線圈功率（W）
DH50C 12 0.85US～1.2US ≥9 0.6～3.6 0.33 3～5
24 ≥18 1.2～7.2 0.17
48 ≥36 2.4～14.2 0.09
